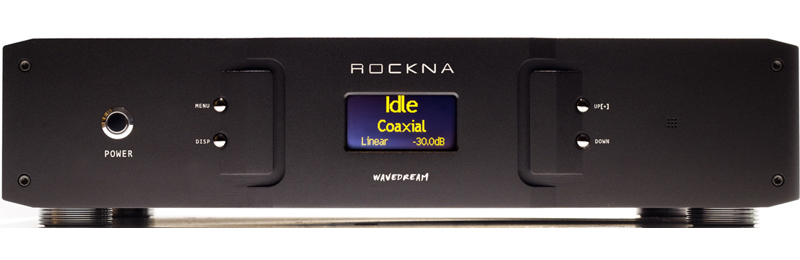

Wavedream R2R DAC – Rockna Audio

A principal vantagem do DAC R2R é a capacidade de reproduzir sinais de áudio de forma mais precisa e natural, sem introduzir distorções ou artefactos indesejados. Graças à arquitetura do circuito R2R, este DAC é capaz de oferecer uma resposta mais linear e uma maior resolução, permitindo uma reprodução mais fiel e realista do áudio original.

Além disso, o DAC Rockna Audio Wavedream destaca-se pela sua capacidade de processamento de alta resolução, com uma impressionante taxa de amostragem de até 32 bits/384kHz. Isso significa que é capaz de reproduzir ficheiros de áudio de alta resolução com extrema precisão e detalhe, proporcionando uma experiência auditiva única e imersiva.

Outro ponto a destacar é a qualidade dos componentes utilizados neste DAC, que são cuidadosamente selecionados para garantir a máxima fidelidade sonora. Desde os conversores R2R de alta qualidade até aos capacitores de alta performance, cada detalhe foi pensado para proporcionar uma experiência musical de excelência, sem compromissos.

Em resumo, o DAC High-End Rockna Audio Wavedream é uma escolha acertada para os audiófilos mais exigentes que procuram uma reprodução de áudio pura, analógica e altamente detalhada. Com a tecnologia R2R, uma arquitetura de circuito sofisticada e componentes de alta qualidade, este DAC destaca-se como um dos melhores do mercado, proporcionando uma experiência musical verdadeiramente excepcional.

ARQUITETURA DEFINIDA POR SOFTWARE

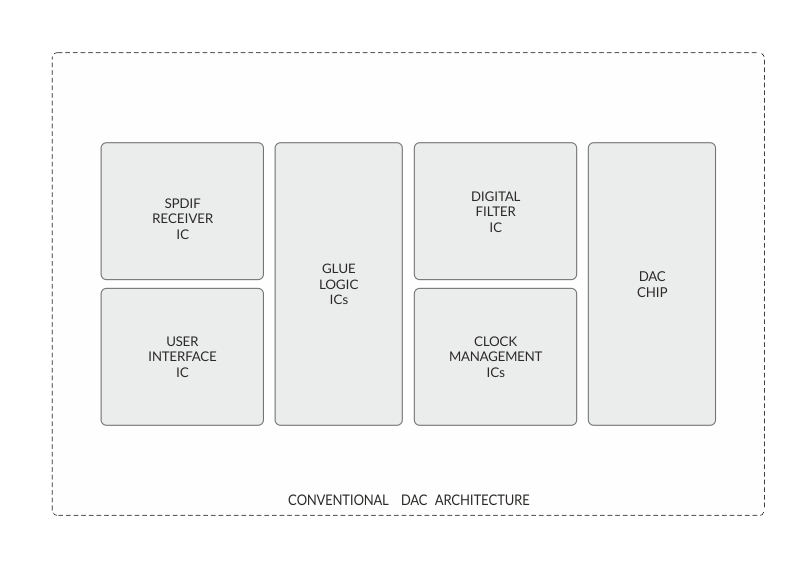

Sempre pensamos que o áudio de alta qualidade deveria ser tudo uma questão de inovação. Brincar com chips disponíveis no mercado é divertido e certamente uma maneira boa e econômica de produzir um bom som. Mas quando você deseja projetar um produto de última geração, a abordagem pronta para uso não se aplica. Naturalmente, surge uma solução customizada, livre da limitação dos chipsets disponíveis, que nos permite projetar e construir do zero um sistema de áudio digital completo.

Todos os blocos de construção do Wavedream DAC relativos ao processamento digital são construídos inteiramente em uma única peça de silício programável – um FPGA. Com um FPGA, sua arquitetura interna de hardware pode ser descrita por um software (na verdade, muito complexo). Ao atualizar o Wavedream com um novo firmware, você realmente altera seu hardware . Este sistema permite grande flexibilidade, proteção contra obsolescência e permite-nos melhorar o som do seu DAC alterando sua arquitetura interna, ou adicionando novos recursos interessantes, ou melhorando os existentes.

SISTEMA DE RELÓGIO FEMTOVOX

O relógio é o coração de um sistema de reprodução digital. Sua precisão e níveis de jitter são críticos em relação à qualidade do som. Somente um sistema de clock muito bom pode abrir caminho para o som analógico na saída do seu DAC. Se o relógio estiver defeituoso, ocorrerá aspereza digital e a sensação analógica da música será severamente alterada. Além do desempenho do relógio em si, igualmente crítica é a construção da árvore do relógio (a arquitetura de distribuição do relógio) dentro do DAC. A quantidade de jitter que realmente conta não é apenas o desempenho do clock em si – mas o clock que realmente entra no DAC e é usado para conversão – vamos chamá-lo de clock de conversão. O clock de conversão que entra na seção dac depende da árvore do clock, que normalmente não é apenas roteamento, mas na maioria dos casos condicionamento, alterando sua qualidade. Uma árvore de clock mal projetada pode degradar significativamente a qualidade do clock que entra na seção d/a, mesmo que o clock de origem tenha ótimo desempenho.

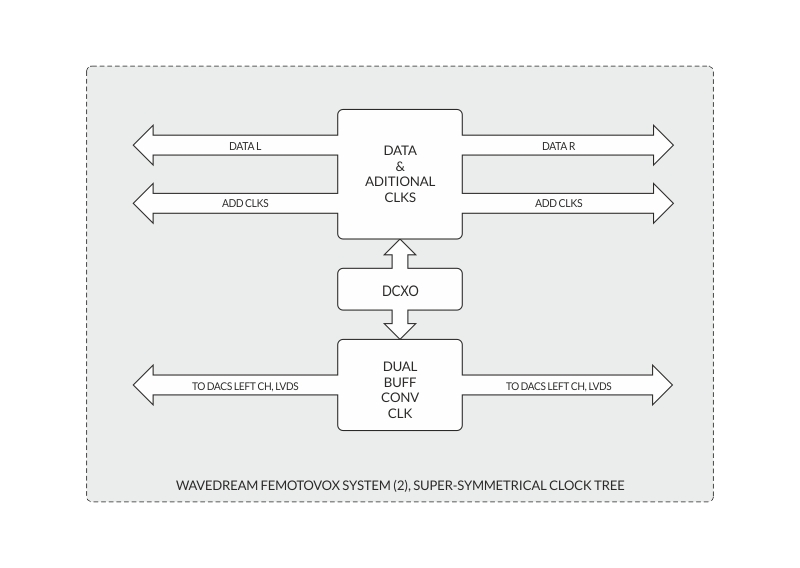

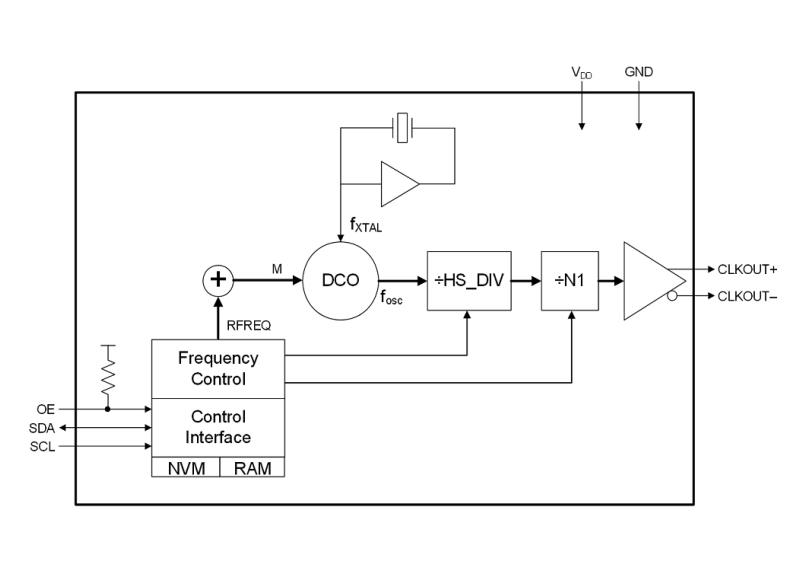

Com esses fatos em mente, projetamos para o Wavedream um sistema de relógio avançado chamado femtovox. Com o femtovox instalado, é garantido que apenas quantidades extremamente pequenas de jitter estão presentes na entrada do relógio de conversão dac. Sua arquitetura única emprega que o clock de conversão seja sintetizado diretamente na entrada dac, sem qualquer condicionamento, proporcionando desempenho de jitter constante em qualquer taxa de amostragem. O clock de conversão é controlado com precisão de 1 ppb, exibindo cerca de 300 fS de jitter. O menor valor de jitter do mundo? Não. O menor valor de jitter onde realmente importa? Provavelmente.

CONVERSÃO D/A

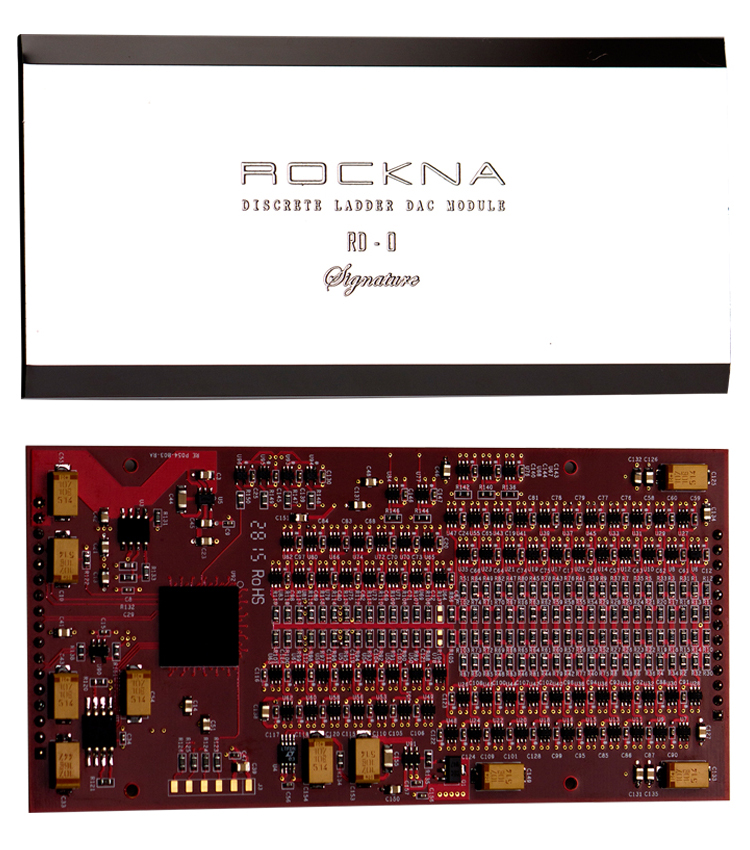

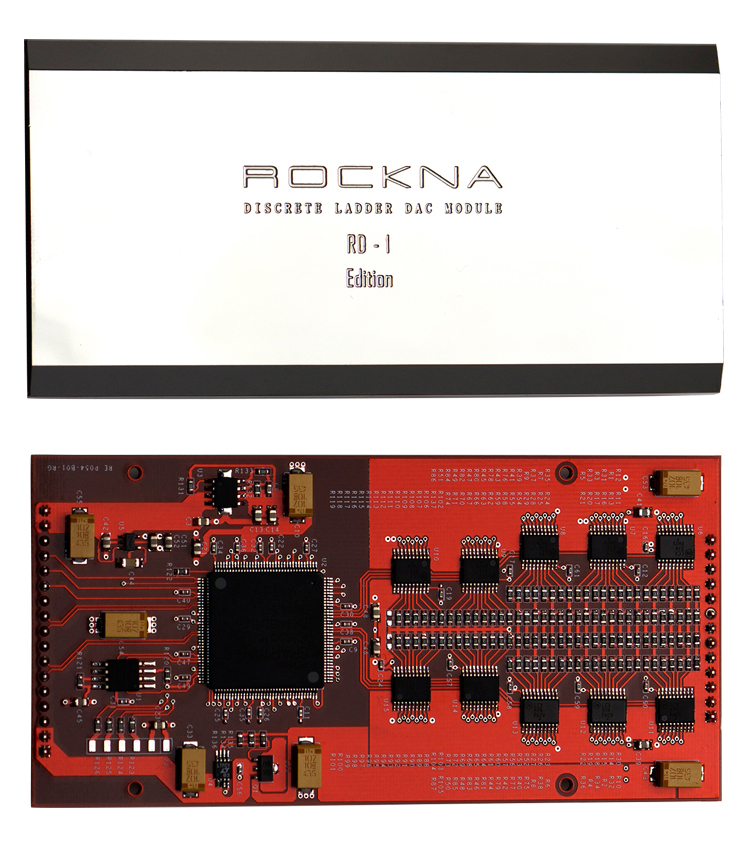

Para o estágio efetivo de conversão D/A desenvolvemos módulos dac dedicados chamados RD-0 (usado em Signature – estrutura de 27 bits) e RD-1 (usado em Edition – estrutura de 26 bits). Os próprios módulos são peças complexas de tecnologia, compartilhando uma topologia de escada híbrida de sinal-magnitude discreta, impulsionada por um algoritmo complexo que é incorporado em seu próprio FPGA. Portanto, o firmware dos módulos dac é atualizável tanto em termos de desempenho quanto de recursos. Atualmente o RD-0/1 pode sustentar uma taxa de amostragem máxima de 6 MHz, que é a taxa de amostragem máxima especificada pela indústria para um dac de áudio. A saída dos módulos dac não tem buffer, permitindo máxima transparência e reprodução de som natural.

ESTÁGIO DE SAÍDA

Finalmente, o último estágio do caminho do sinal é o estágio de saída analógica. A sua contribuição para o som final é de extrema importância. Projetado desde o início para funcionar com módulos conversores RD-0 e RD-1, o estágio de saída é totalmente discreto e atua como um buffer de alta velocidade. Feito inteiramente com componentes passantes (não SMD), combinamos dispositivos j-fet e bipolares em um design classe A, com uma impedância de saída de circuito fechado inferior a 1 ohm e ruído de entrada equivalente tão baixo quanto 1nV, como um perfeito corresponde ao desempenho geral do conversor.

A FONTE DE ENERGIA

Naturalmente temos seções dedicadas às áreas digital e analógica. Existem 3 transformadores separados e todas as fontes de alimentação são lineares de baixo ruído – nenhuma fonte de alimentação comutada é usada. Há um total de 20 reguladores lineares dentro do DAC. Dedicamos nossa atenção aos reguladores de módulos DAC – que são projetados desde o início para baixa impedância e ruído ultrabaixo.

RECURSOS EXTRAS DO MENU

No menu dac pode ser encontrada uma série de recursos úteis. Vamos dar um breve passo a passo.

• O recurso de pré-amplificador – O Wavedream possui um controle de volume de 256 passos que permite a conexão direta de um amplificador de potência. O controle de volume possui passos de 0,5 dB para uma configuração de resolução precisa.
• O recurso de seleção de fase – o usuário pode alterar a fase absoluta do sinal de saída.
• O recurso de seleção de filtro – discutido acima. Os filtros podem ser desligados para operação do NOS.

• A configuração do relógio – existem 2 modos de resposta PLL digital, fluxo e local. Consulte o documento técnico do relógio na seção de tecnologia para obter mais informações.
• Dither – para melhorar a linearidade da escada R2R, o dither ultrassônico é aplicado nos últimos 4 bits da palavra digital de 24 bits.
