Phonos – SPL

MM e MC

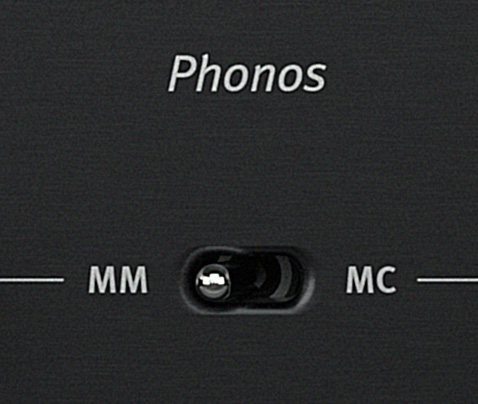

Existem dois sistemas de captação para toca-discos:

Ímã Móvel (MM) e Bobina Móvel (MC).

Ímã em movimento

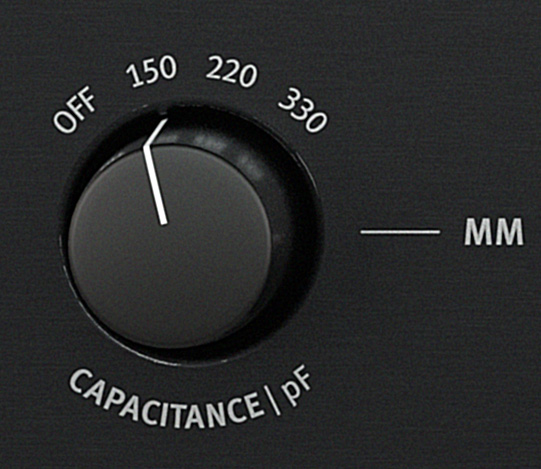

Os captadores de ímã móvel geram uma pequena voltagem movendo um ímã entre bobinas de cobre. Os captadores MM têm uma indutância e impedância muito altas. O Phonos oferece uma escolha de três capacitores para corrigir a linearidade da frequência e resposta de fase. As capacitâncias são 150 pF, 220 pF e 330 pF. Na posição off, a capacitância é determinada pela capacitância do cabo.

Bobina Móvel

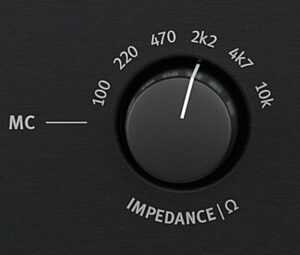

O captador MC também é um pequeno gerador eletromagnético, mas com os ímãs firmemente ancorados e as bobinas se movendo entre eles, ou seja, exatamente o oposto do captador MM.

Nível perfeito

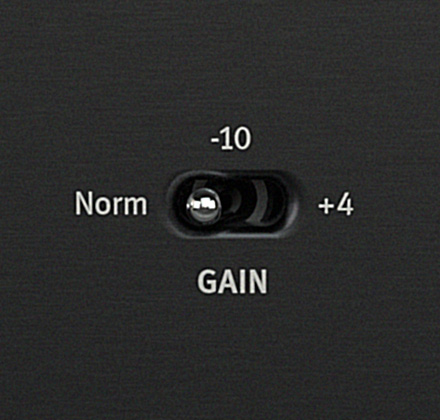

O controle de ganho pode ser usado para determinar a potência do amplificador, em outras palavras, o nível de saída do Phonos.
Há três valores para escolher.
Na posição “ Norm ”, o ganho é de +46 dB para sistemas MM e +67 dB para sistemas MC.

Com o interruptor ajustado para “ -10 ”, o ganho é reduzido em 10 dB (MM = +36 dB, MC = +57 dB). Isso é ótimo em combinação com equipamento HiFi padrão que funciona com um nível de referência de -10 dBV.

Se o interruptor estiver na posição “ +4 ”, o ganho é aumentado em +4 dB (MM = +50 dB, MC = +71 dB).
Então o nível de saída é quase tão alto quanto o dos conversores DA modernos em um nível de referência de 0 dBfs = 15 dBu.
